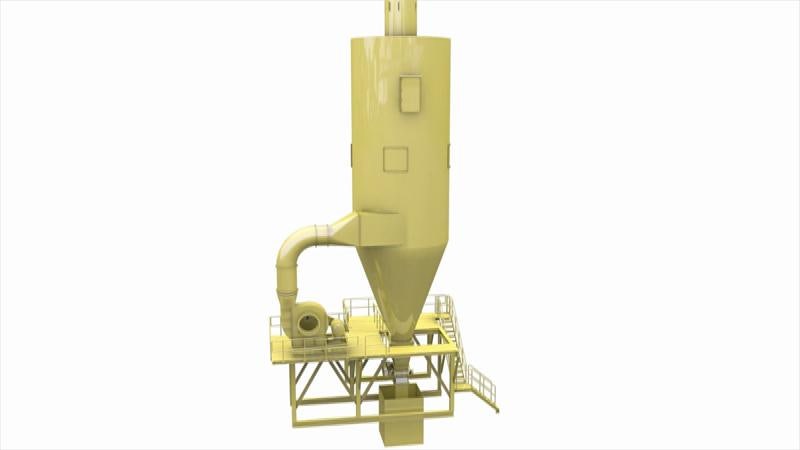

사이클론백필터

Cyclone Bag Filter system

구조

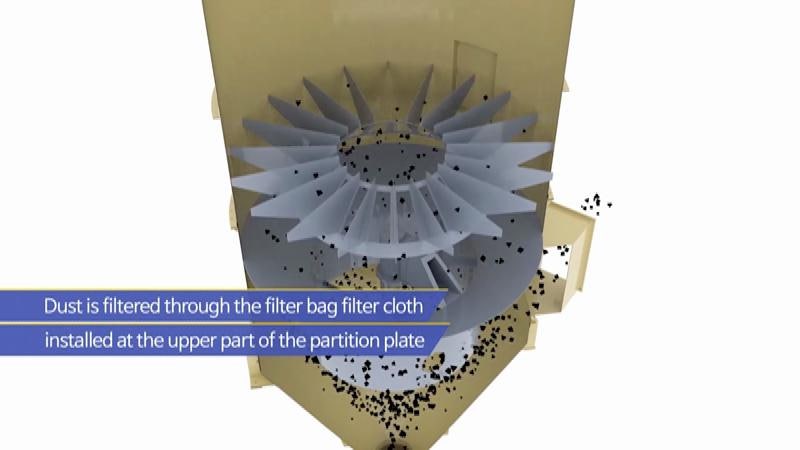

• 상부 여과(Bag Filter)집진 장치
• 하부 원심(Cyclone)집진 장치

특징

• Cyclone과 Bag Filter를 통합하여 제작해 설치 면적을 최소화 함.
• 로터 회전의 저압펄싱으로 여과포의 손상이 적다.
• 여과포의 배열을 도넛 형태로 공간을 넓게하여 탈진 효율이 높다.

Cyclone Bag Filter 특징

Cleaning Arm directs air flow는 중앙 회전식 방식으로 Air chamber는 Gear에 의하여 규칙적인 회전으로 1 Section식 Pulsing 함으로 Air 소모량을 최소화 하였으며 Pulsing에 의한 비산 분진을 최소화하여 비산된 분진이 Bag에 다시 붙는 현상을 막음으로써 집진 효율 및 Bag의 수명을 연장 시켜주는 효과를 극대화 하였으며 Energy 절감에도 효율적이다.

• 백필터 배열을 도넛 형태로 공간을 넓게하여 탈진의 효율이 높음.
• 백필터 탈진 순서 및 탈진압을 낮춰, 탈진후 재부착 현상을 저감 시킴.

• 1개의 다이아프램 밸브를 사용하여 AIR 흐름제어함.
• 다이아프램 내구성을 증가시켜 장기간 사용 할 수 있다.
• 기계적인 신호에 의해 펄싱 밸브를 작동시켜 마그네틱 밸브에 비해 고장이 적다.

Cyclone Bag filter -원심력과 백필터를 이용한 집진장치

Cyclone Bag filter-가변원심력과 여과포를 이용한 집진장치
